产品介绍
手套箱专为研究材料科学、化学、半导体及相关行业所设计,采用德国BASF除氧材料,美国UOP高效吸水材料,手套箱内水、氧成份可长期持续保持气体纯度在1ppm以下。
















手套箱专为研究材料科学、化学、半导体及相关行业所设计,采用德国BASF除氧材料,美国UOP高效吸水材料,手套箱内水、氧成份可长期持续保持气体纯度在1ppm以下。
手套箱专为研究材料科学、化学、半导体及相关行业所设计,采用德国BASF除氧材料,美国UOP高效吸水材料,手套箱内水、氧成份可长期持续保持气体纯度在1ppm以下。











在化学反应以及试验样品的处理中,有些物质对氧及水都敏感,在普通自然环境下无法进行。使用手套箱可使这类物质在相对无氧、无水的惰性气体环境下反应和测试。 广泛应用于:锂离子电池及材料、半导体、薄膜制备、纳米材料、催化剂、超级电容、特种灯、激光焊接、钎焊、钛合金焊接等。
手/自动控制系统气压;
手/自动控制系统的净化状态;
自动控制气体净化系统的还原过程;
自动提示、报警功能;
系统控制参数设置;
系统参数记录;
系统执行机构工况检测。
净化手套箱指标
箱体承受压力:±3000Pa
标准情况下箱体内水含量:≤1ppm (注:标准情况为一个大气压,20度恒温)
标准情况下箱体内氧含量:≤1ppm (注:标准情况为一个大气压,20度恒温)
泄漏率:≤0.05Vol%/ h(以箱体内氧含量的变化值进行检查)
● 使用气体:
a)工作气体:N2、Ar、He等气体
b)控制气体:使用中工作气体(N2、Ar、He等)
c)还原气体:工作气体和氢气(H2)的混合气。

| 配置及数量 | 技术参数 | 备注 |
|---|---|---|
| 标准过渡舱 1 件 | DN385×588mm | 位于箱体右侧,材质:SUS304不锈钢;铝合金门盖,内有移动的抽屉;配置开门助力装置 |
| 工具过渡舱 1 件 | DN150×350mm | 位于箱体右侧,材质:SUS304不锈钢(可以依据客户要求制作) |
| 搁物架 1 件 | 双层 | 背挂式 |
| 箱体机架 1 件 | 高900mm | 有万向脚轮,方便移动手套箱;右段机架内部集成净化系统 |
| 透明可视面板 | 厚度:12mm | 采用双层夹胶钢化玻璃 |
| 手套 4 只 | 厚度:0.4mm | 丁基合成橡胶,品牌:美国 PIERCAN |
| 电源插座 1 个 | 220V、10A、8孔 | 位于手套箱箱体内部,为箱体内的电器提供电源。 |
| 照明系统 | 品牌:Philips | 配置荧光灯管,为箱体内部提供照明。 |
| 备用接口 3 套 | KF40 | 气体或液体接入箱体的装置,材质:SUS304不锈钢;配置快装接头。 |
| 真空泵 1 台 | 型号:D16C | 抽气量:4L/S,品牌:德国 LEYBOLD,配油雾过滤器 |
| HEPA 过滤器 2 个 | 过滤精度:0.3μm | 安装于箱体内,主要用于箱体内过滤粉尘,保护通气管通畅 |
| 真空表 2 个 | 机械式表盘显示 | 测量过度的和工具过度的真空度 |
| 压力表 1 个 | 机械式表盘显示 | 测量箱体气压 |
| 脚踏控制器 1 件 | 双踏板式 | 控制箱体的气体补充和排空 |
| 控制系统 | 彩色触摸屏:6寸 | 触摸屏、PLC 品牌:SIEMENS;触摸屏挂在箱体上,可自由转动;中文、英文、俄文操作界面可自由切换。 |
| 压力传感仪 1 只 | -2500~2500Pa(相对压力) | 触摸屏显示 |
| 水分分析仪 1 只 | 0~1000ppm | 触摸屏显示,精度:0.1ppm,品牌:美国 MICHELL |
| 氧变送器 1 只 | 0~1000ppm | 触摸屏显示,精度:0.1ppm,品牌:美国 AII |
| 气体净化系统 | 单净化柱 | 具有除水、氧功能;集成在箱体机架上;除水材料:美国 UOP,除氧材料:德国 BASF。 |
| 有机溶剂吸附系统 | 21L | 安装于手套箱管路上,用于吸附使用所产生的溶剂气体,保护系统的净化材料。 |

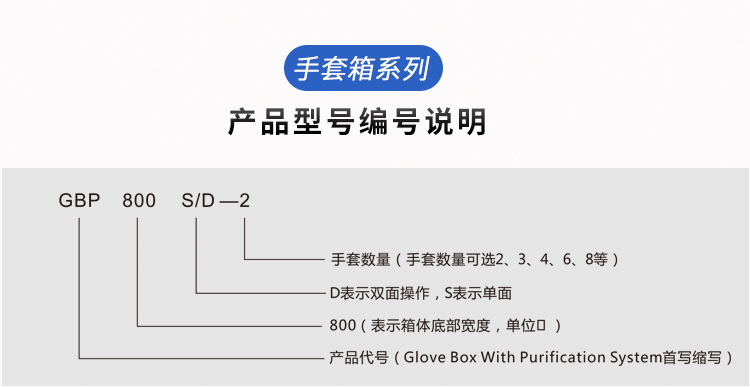

技术参数/(A)净化系统手套箱
| 型号 | 箱体尺寸 | 设备尺寸 | 操作面数 | 手套数 | 备注 |
|---|---|---|---|---|---|
| GBP800-2 | 1200×800×930 | 1915×830×1830 | 单面 | 2 | 单双净化柱可选 |
| GBP1000S-2 | 1200×1000×930 | 1915×1060×1830 | 单面 | 2 | 单双净化柱可选 |
| GBP1000D-4 | 1200×1200×930 | 1915×1260×1830 | 双面 | 4 | 单双净化柱可选 |
| GBP1200S-2 | 1200×1200×930 | 1915×1260×1830 | 单面 | 2 | 单双净化柱可选 |
| GBP1200D-4 | 1200×1200×930 | 1915×1260×1830 | 双面 | 4 | 单双净化柱可选 |
技术参数/(B)净化系统手套箱
| 型号 | 箱体尺寸 | 设备尺寸 | 操作面数 | 手套数 | 备注 |
|---|---|---|---|---|---|
| GBP800-3 | 1500×800×930 | 2215×1060×1830 | 单面 | 3 | 单双净化柱可选 |
| GBP1000S-3 | 1500×1000×930 | 2215×1060×1830 | 单面 | 3 | 单双净化柱可选 |
| GBP1000D-6 | 1500×1000×930 | 2215×1060×1830 | 双面 | 6 | 单双净化柱可选 |
| GBP1200S-3 | 1500×1200×930 | 2215×1260×1830 | 单面 | 3 | 单双净化柱可选 |
| GBP1200D-6 | 1500×1200×930 | 2215×1260×1830 | 双面 | 6 | 单双净化柱可选 |
技术参数/(C)净化系统手套箱
| 型号 | 箱体尺寸 | 设备尺寸 | 操作面数 | 手套数 | 备注 |
|---|---|---|---|---|---|
| GBP800-4 | 1900×800×930 | 2615×1060×1830 | 单面 | 4 | 单双净化柱可选 |
| GBP1000S-4 | 1900×1000×930 | 2615×1060×1830 | 单面 | 4 | 单双净化柱可选 |
| GBP1000D-8 | 1900×1000×930 | 2615×1060×1830 | 双面 | 8 | 单双净化柱可选 |
| GBP1200S-4 | 1900×1200×930 | 2615×1260×1830 | 单面 | 4 | 单双净化柱可选 |
| GBP1200D-8 | 1900×1200×930 | 2615×1260×1830 | 双面 | 8 | 单双净化柱可选 |
| 标准情况下箱体内水含量 (注:标准情况为一个大气压,20度恒温) |
≤1ppm |
| 标准情况下箱体内氧含量 (注:标准情况为一个大气压,20度恒温) |
≤1ppm |
| 过渡舱可承受真空度值 | <100pa |
| 泄漏率 | ≤0.05vol%/h |
| 箱体内承受气体压力 | -3000pa~+3000pa |
| 名称 | 简介 |
|---|---|
| 自动控制 | 由程序控制单元实现设备运行的自动控制和检测。 |
| 箱体手/自动气体置换 | 首次使用箱体前要把箱体内的空气“置换”为惰性气体或氮气。可以使用系统提供的箱体自动气体置换功能轻松的实现,也可以手动进行气体置换。 |
| 过渡舱箱体手/自动气体置换 | 在物资进入箱体时需要对过渡舱进行气体置换。可以使用系统提供的过渡舱自动气体置换功能轻松的实现,也可以手动进行气体置换。 |
| 气体净化控制 | 可以在设定好的工作状态和结果后将系统净化设置为自动,系统将自动的保持箱体内的气氛条件,这样系统可以在无人的情况下为我们完成工作,也可以选择手动控制。 |
| 脚踏式气压控制 | 使用脚踏控制器——通过系统的充气或抽气来控制箱体的气体压力。 |
| 净化系统的还原 | 净化材料的还原是由系统自动完成的,我们只需要给系统还原条件,开启还原后系统可以为我们自动完成还原工作,过程不需要人员监控。 |
| 在线工况检测 | 控制系统为使用者提供了设备部件的工作状况检测功能,可以使用此功能观察部件工作状况,并检测出各功能和部件的故障源头。 |
| 系统参数设置 | 有系统设置功能,使用者可以通过设置系统参数实现想要的工作条件和功能设置。 |
| 数据记录功能 | 系统提供了设备的运行参数记录,我们通过此记录可以追溯或监控生产或实验。 |
| 控制气路备份功能 | 当临时切断控制气源或控制气源不足的一段时间内,配备的控制气体将保障设备继续工作。 |
| 多级安全系统 | 控制系统设置了多级别的安全提示,报警和禁止功能。包装操作人员和设备的安全。 |
| 净化循环受阻保护功能 | 当循环系统受到阻碍时控制系统提示报警,并主动调整循环风速保护电机,此功能亦可检查出系统循环受阻,管道不畅,过滤器堵塞等问题。 |
| 手套箱可选功能 | 数据记录和打印、远程服务功能、系统温度控制功能。 |
净化系统手套箱的工作原理,箱体与气体净化系统形成密闭的工作环境,向箱体内充入情性气体或氮气,并循环清除掉其中的活性物质,使系统最终保持高清洁和高纯度的情性气体环境(水、氧均能达到1ppm以下的设备)。主要对02,H2O的清除。
