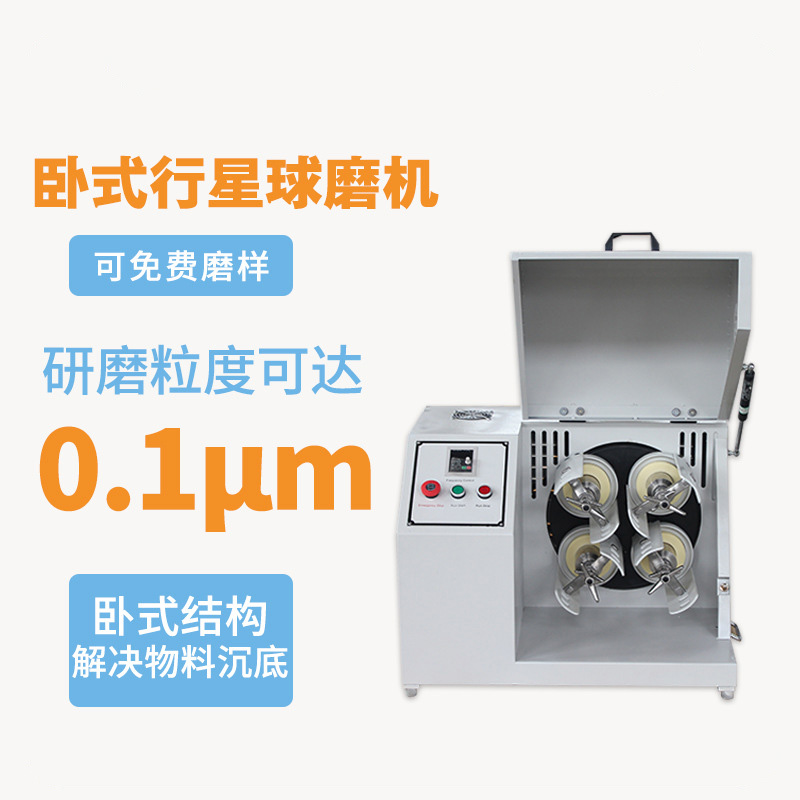

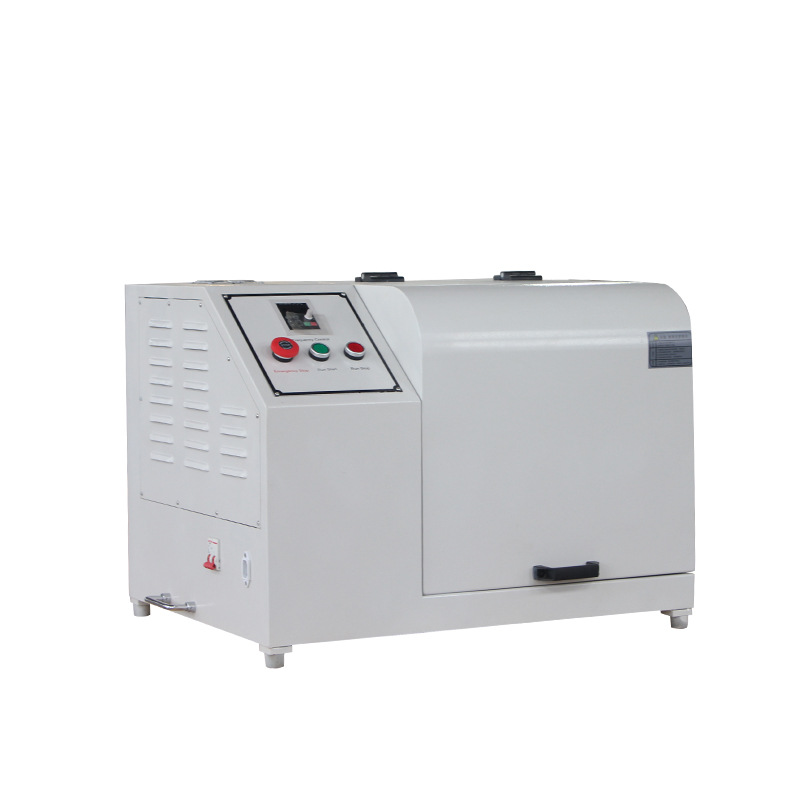

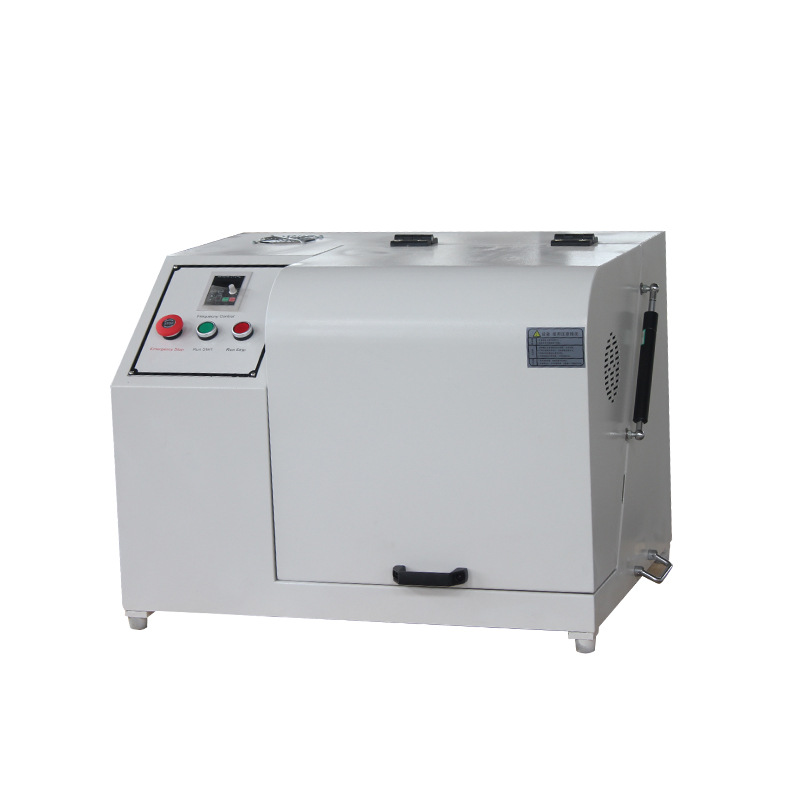

卧式轻型球磨机

产品介绍

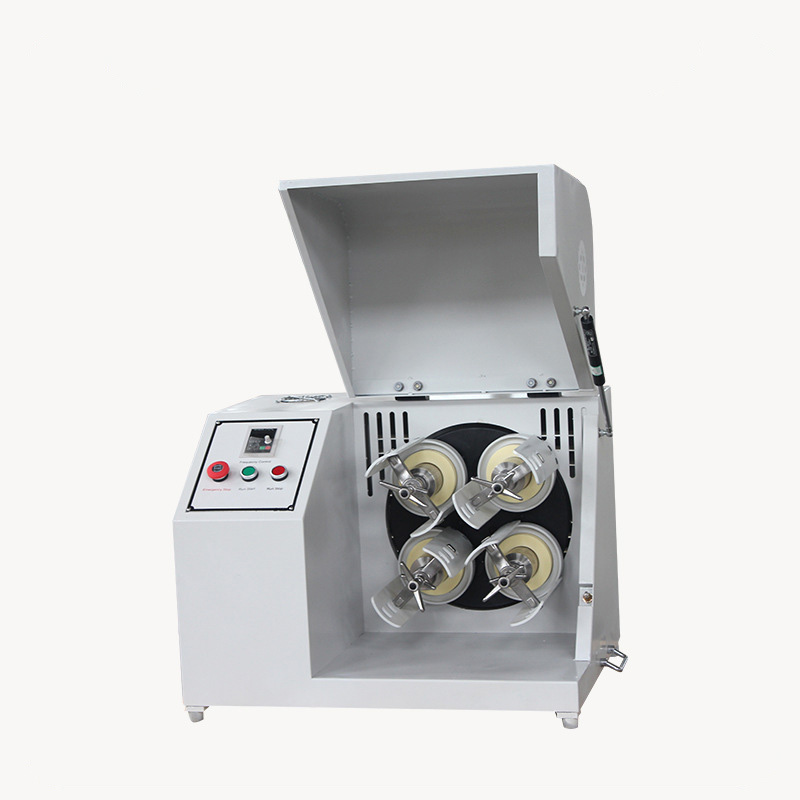

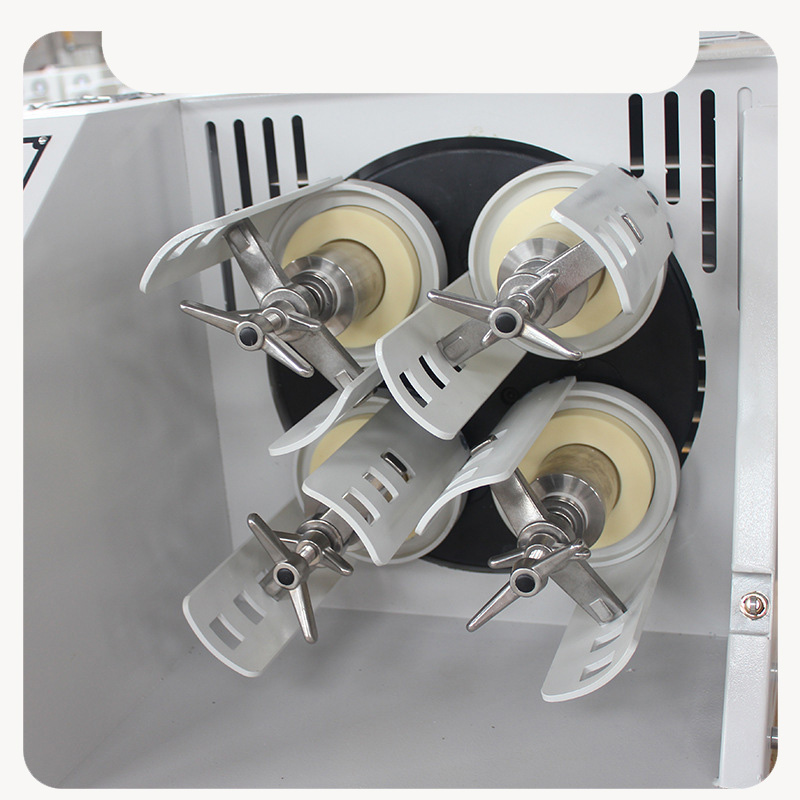

轻型卧式行星式球磨机是在竖直的行星盘上对称装有四个卧式安装的球磨罐。球磨罐在行星运动时没有固定的平面底，在研磨物料的过程中，罐内磨球在受公转和自转两个离心力的同时，受到自身重力的影响，有助于加强磨球及物料无序化运动程度，提升研磨效果和研磨效率。由于球磨罐旋转时没有固定平面底，能较好解决部分物料沉底问题。轻型卧式行星球磨机结构简单、操作便捷，适用于实验室小批量样品实验研究。

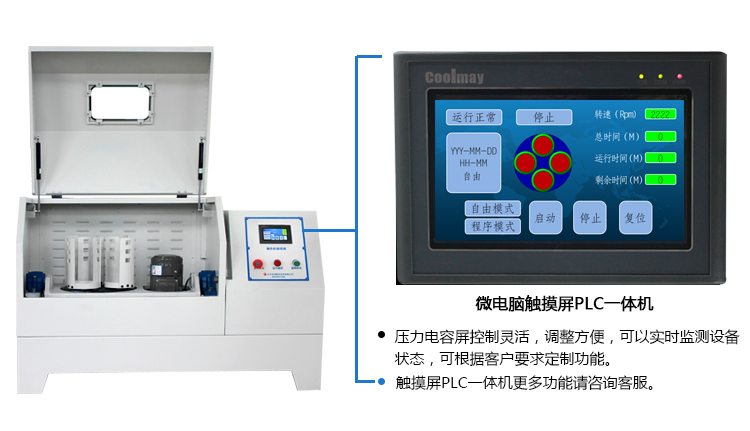

公司还推出了微电脑触摸屏PLC一体机，客户可根据自己的需要选择控制面板 。

产品用途

卧式行星球磨机广泛应用于地质、矿产、冶金、电子、建材、陶瓷、化工、轻工、医药、环保等部门，适用于电子陶瓷、结构陶瓷、磁性材料、钴酸锂、锰酸锂、催化剂、荧光粉、长余辉发光粉、稀土抛光粉、电子玻璃粉、燃料电池、氧化锌压敏电阻、压电陶瓷、纳米材料、圆片陶瓷电容、MLCC、热敏电阻（PTC、NTC）、ZnO压敏电阻、介质陶瓷、氧化铝陶瓷、氧化锆陶瓷、荧光粉、氧化锌粉料、氧化钴粉料、Ni-Zn铁氧体、Mn-Zn铁氧体等产品的生产领域。

产品特点

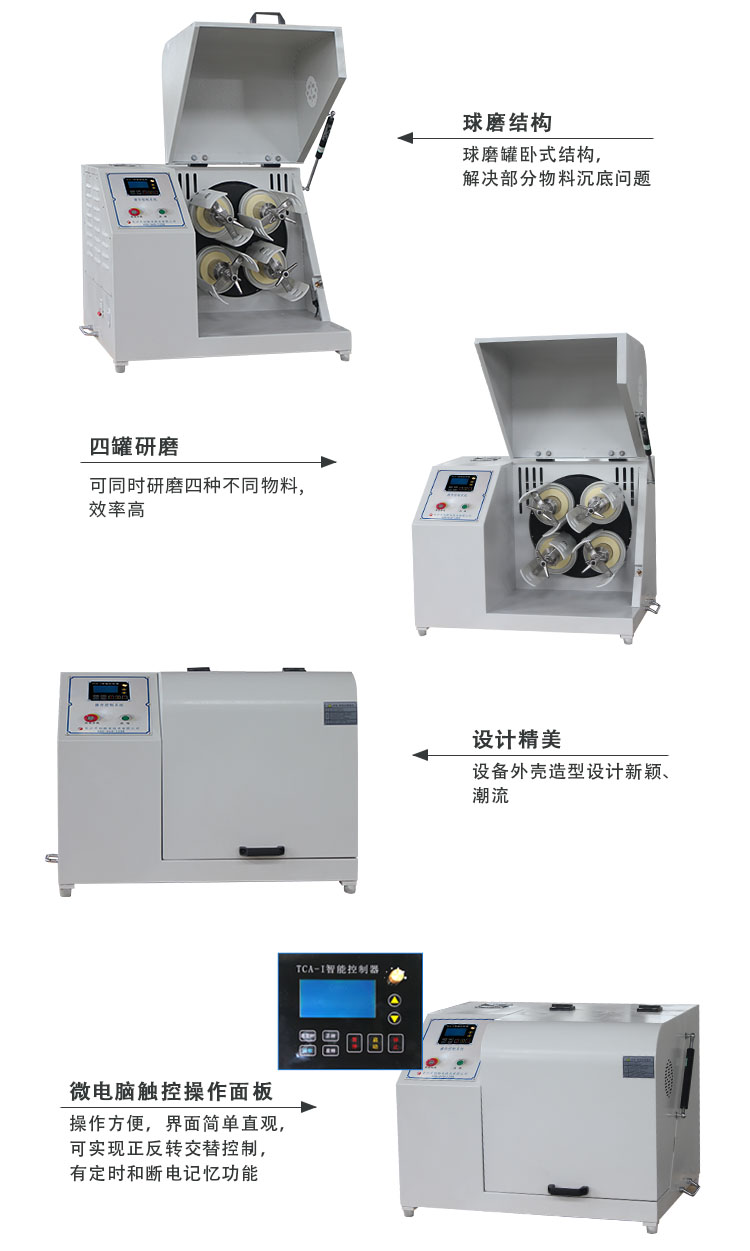

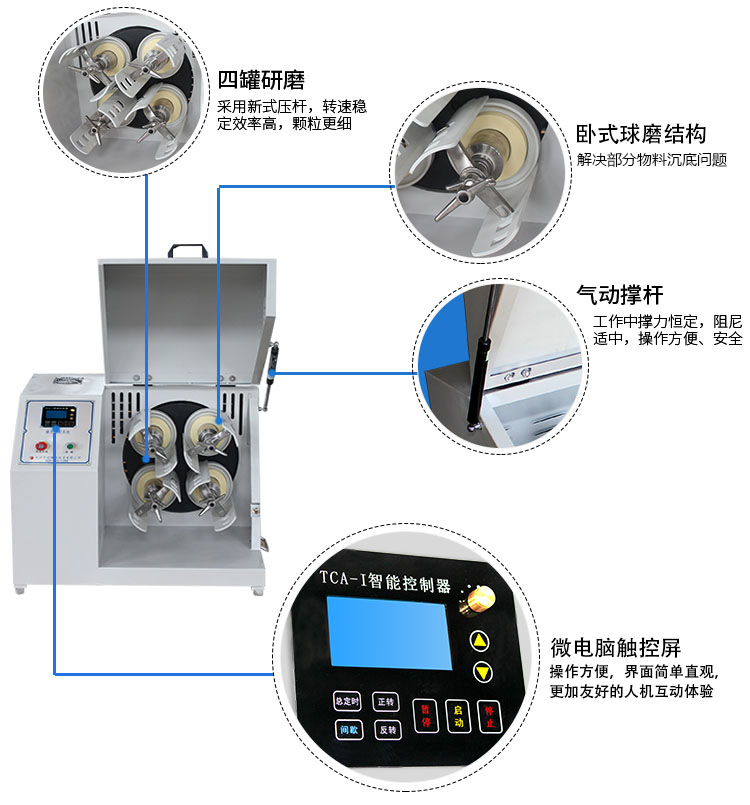

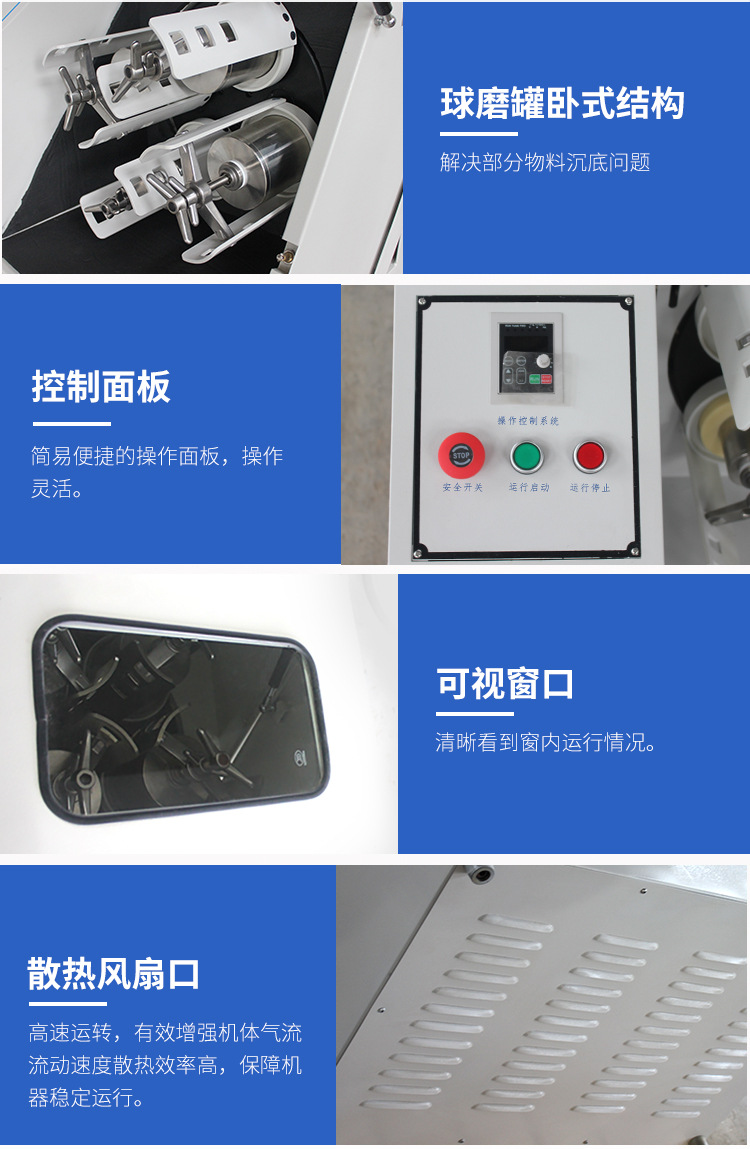

设备外壳造型设计新颖、潮流，精益制造，精致、精巧；机加零件材料严格热处理工序，采用数控加工工艺，传动齿轮选用特殊材料精密齿轮，确保设备高速运行时平稳、安全、安静；磨罐压紧装置操作便捷、安全可靠，采用微电脑触控屏，操作方便，界面简单直观，可实现正反转交替控制，有定时和断电记忆功能。

技术参数

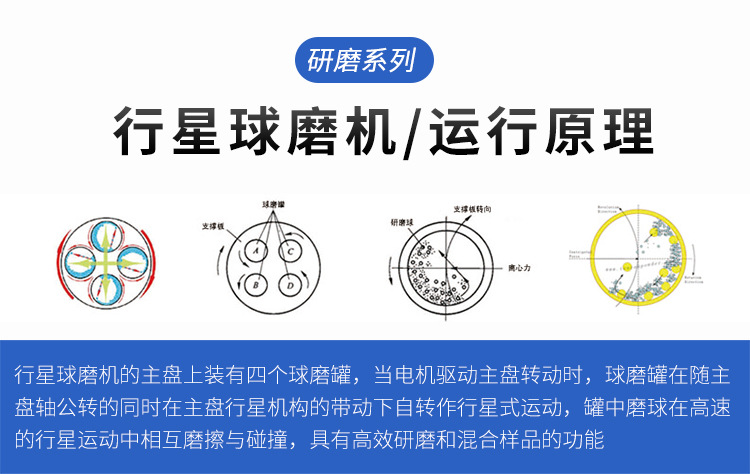

工作原理

轻型卧式行星式球磨机是在竖直的行星盘上对称装有四个卧式安装的球磨罐。球磨罐在行星运动时没有固定的平面底，在研磨物料的过程中，罐内磨球在受公转和自转两个离心力的同时，受到自身重力的影响，有助于加强磨球及物料无序化运动程度，提升研磨效果和研磨效率。由于球磨罐旋转时没有固定平面底，能较好解决部分物料沉底问题。轻型卧式行星球磨机结构简单、操作便捷，适用于实验室小批量样品实验研究。

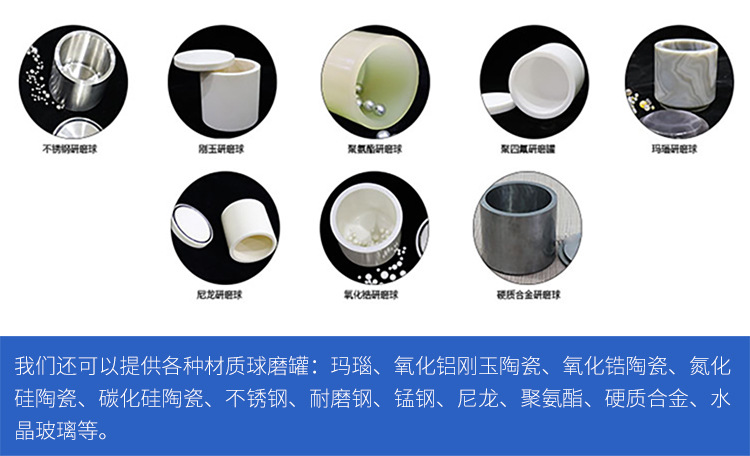

相关配件

天创粉体 - 球磨罐产品选型总表

表一：球磨罐核心参数与特性对比

表二：行业应用速查表

表三：按物料特性选型指南

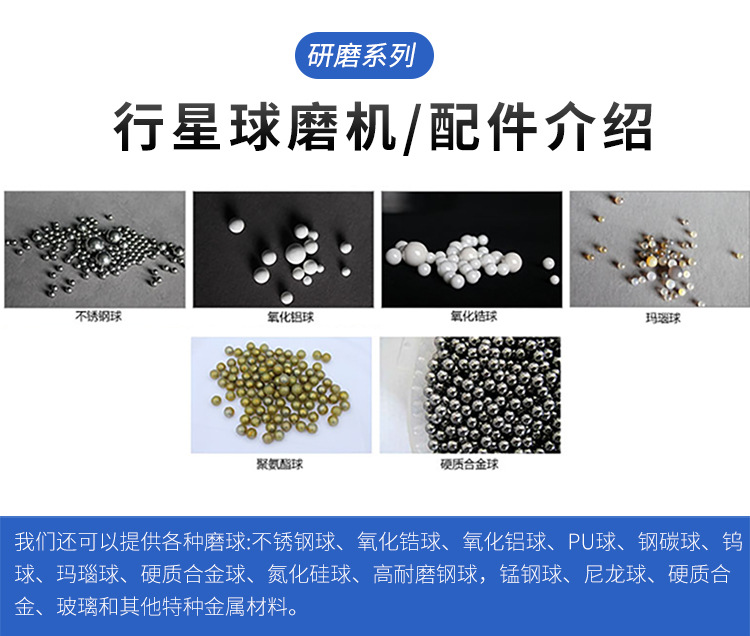

表四：天创研磨球详细参数与选型指南

研磨球选型与使用建议：

1. 硬度匹配原则：研磨球的硬度应显著高于被研磨物料的硬度，这是保证效率、防止球体过快磨损污染物料的基础。
2. 污染控制原则：根据物料对杂质（特别是金属离子）的敏感度，选择化学惰性足够、磨损率低的研磨介质。
3. 密度与效率：高密度球（如硬质合金、氧化锆）冲击能量大，适用于脆性、高硬度物料的破碎；低密度球（如玛瑙、聚氨酯）冲击柔和，适用于分散、混合或软性物料的研磨。
4. 成本综合考量：选择时需计算长期综合成本。对于高附加值产品，使用高单价但极耐磨的研磨球（如氧化锆、硬质合金），往往比频繁更换低单价但磨损快的球更经济、产品质量更稳定。
5. 球径配比：在实际应用中，通常采用2-3种不同直径的研磨球进行配比，以提高研磨效率和最终产品的粒度均匀性。

表六：常见物料莫氏硬度参考与近似对应表

此表将传统矿物硬度与常见非矿物物料的研磨特性进行近似关联，旨在为您的选型提供更直观、广泛的参考。

1. “近似对应”原则：对于非矿物物料（如茶叶、骨头、涂料），表中硬度值是其研磨行为（抗压碎、抗划伤能力）在莫氏标度上的近似对应和工程参考，而非严格的矿物学测量结果。
2. 物料状态关键：物料的硬度受含水量、密度、颗粒结构、粘合剂等影响极大。例如：
   • 潮湿的茶叶比干燥的软得多。
   • 烧结后的陶瓷比生坯硬数个等级。
   • 骨头的硬度介于其有机组分（软）和无机矿物成分（硬）之间。
3. 选型核心逻辑：选择研磨介质（罐与球）时，其硬度必须显著高于表中对应物料的硬度值。对于成分复杂或状态不明的物料，建议从高硬度、高耐磨性的介质（如氧化锆）开始试验，以确保效果并防止污染。
4. 特殊物料处理：对于墨水、颜料、浆料等，其主要需求常是分散而非破碎，因此选用低硬度、高弹性的介质（如聚氨酯球） 和罐体更为合适，以防止过度研磨破坏性能。

核心选型与使用注意事项详解

1. 行星罐 vs. 滚筒罐：根本差异与选择

2. 行星罐数量选择建议

• 四个罐（标配）：效率最大化。充分利用设备工位，一次实验获得四份平行样品，数据重复性好，对比性强。首选推荐，尤其适用于工艺优化、条件筛选。
• 两个罐：需在对角位置放置两个等重量的配平罐（空罐或装等量物料），以保证设备动平衡运行平稳。适用于样品数量不多或需要较大单罐容积时。
• 单个罐：严禁单独运行。必须使用三个配平罐严格配平，否则会导致设备严重偏载，损坏主轴和齿轮，引发安全事故。非常不推荐，除非有特殊夹具。

3. 材质混用规则（重要！）

基本原则：强烈建议“同质配套”，禁止“硬碰软”。

• 安全组合（罐体硬度 ≥ 研磨球硬度）：

  • 氧化锆罐 + 氧化锆球：最佳纯净组合。
  • 刚玉罐 + 氧化锆球 / 刚玉球：经典高硬组合。
  • 不锈钢罐 + 不锈钢球：经济通用组合。
  • 玛瑙罐 + 玛瑙球：绝对纯净组合。
  • 硬质合金罐 + 硬质合金球：顶级超硬组合。
  • 高分子罐（尼龙/PTFE/聚氨酯）+ 同材质或更软研磨介质：用于防污染或分散。

• 危险组合（绝对禁止）：

  • 在软质罐中使用硬质球：例如，在玛瑙罐中使用氧化锆球或刚玉球，会迅速磨损甚至撞碎玛瑙罐，污染样品。
  • 在尼龙/PTFE罐中使用金属球或陶瓷球：会严重刮伤内壁，引入污染并破坏罐体。
  • 硬质合金球与任何非硬质合金罐混用：会对罐体造成灾难性磨损。

4. 配套研磨球选择“三步法”

1. 第一步：确定材质（遵循同质或向上兼容原则）

   • 优先选择与罐体材质完全相同的研磨球（如锆罐配锆球）。
   • 若无法实现，必须确保研磨球的硬度 ≤ 罐体的硬度。例如，刚玉罐（莫氏9级）可以配氧化锆球（莫氏8.5级），反之则严重磨损罐体。

2. 第二步：确定球径与配比

   • 多球径配比效率远高于单一直径。
   • 常见经验配比：大球 : 中球 : 小球 ≈ 4 : 2 : 1（体积比或数量比）。
   • 球径选择参考：
     • 大球（如Φ10-20mm）：提供主要冲击力，负责破碎大颗粒。
     • 中球（如Φ5-10mm）：承上启下，进一步细化颗粒。
     • 小球（如Φ1-5mm或更小）：增加接触点，负责最终的精细研磨和均化，对获得均匀纳米粒度至关重要。
   • 起步建议：可按 2/3 大球径球 + 1/3 小球径球 进行初步试验。

3. 第三步：确定装填量

   • 研磨球装填量（以罐体容积计）：30% - 50% 是安全高效区间。
     • 过少（<30%）：球与球、球与物料碰撞概率低，效率低下。
     • 过多（>50%）：运动空间不足，冲击能转化为热能，导致物料和设备过热，效率反而下降。
     • 实验室常用甜点：1/3 （约33%）。
   • 物料装填量（球料比）：
     • 球料比（研磨球质量 : 物料质量）通常为 1.5:1 到 4:1。
     • 物料体积建议不超过罐体剩余空间（扣除研磨球后）的 1/3，需为研磨球运动留出足够空间。
     • 硬、脆、粗的物料：采用高球料比（如3:1 ~ 4:1）。
     • 软、韧、细的物料：采用低球料比（如1.5:1 ~ 2:1）。

5. 快速检查清单（操作前必核）

• 平衡性：行星盘上的球磨罐总重量是否对称平衡？
• 装填量：研磨球总体积是否在罐容积的1/3至1/2之间？物料是否留出了足够的运动空间？
• 密封性：罐盖是否已用专用工具均匀拧紧？特别是进行湿磨或真空研磨时。
• 材质兼容：研磨球是否比罐体软或等硬？（再次确认）
• 清洁度：罐体和研磨球是否已清洗并干燥，无上次实验的残留？
• 工艺参数：转速、运行时间、正反转周期是否已根据新物料设置？建议从较低转速开始测试。

最后建议：对于全新的物料体系，最佳实践是进行 “小试正交实验” 。固定其他条件，仅改变 “球料比” 和 “转速” 两个关键变量进行少量测试，通过检测出料粒度来确定最优工艺窗口，这是最科学、最经济的工艺开发路径。

温馨提示：本表格为通用选型指南，所列资料仅供您参考使用。因出厂批次及工艺改进调整，数据参数会有一些差异，最终以实际成交为准。具体请联系我们的技术客服和业务专业为您提供更为精准的建议。对于特殊物料或工艺，建议您提供具体样品和工艺要求，我们的技术工程师将为您提供一对一的免费选型实验与定制化解决方案。天创粉体，专注为您提供可靠的粉体装备与工艺支持。
